來源 : Hongwe
東芝（TOSHIBA-TEC）B-SX5T HF高頻打印機是市面上為數不多的能夠打高頻（HF）的條碼打印機，由于其性?xún)r(jià)比高，功能強大深受廣大客戶的喜愛。此機型也是東芝旗下的一款經典機型。
SX5T HF高頻打印機是由SX5T條碼打印機加上HF高頻模塊而來，HF高頻模塊的性能直接決定了SX5T高頻打印機的性能。現東芝打印機高頻模塊的型號為 RH240-ST02。它需配合東芝B-9704-RFID-H1-QM-R 的支架安裝在東芝B-SX5T 型打印機上使用。
RH240-ST02 東芝打印機高頻模塊對以下幾種標簽芯片的操作接口：
Ti Tag_IT（ISO 15693-3）；
上海貝嶺BL75R04（ISO 15693-3）；
ICODE2（ISO 15693-3）；
NXP Ultra light（ISO 14443-3）；
NXP NTAG203（ISO 14443-3）；
上海華虹集成SHC1112（ISO 14443-3，大容量SM7 算法卡）；
NXP MF1ICS50（ISO 14443-3）；
復旦微電子FM11RF08（ISO 14443-3，兼容于NXP MF1ICS50）。
即我們常說的支持ISO15693和14443A的協議！
我們把打印機和模塊買回來安裝完畢后在正式使用前還有以下的步驟要操作：
首先要清空打印機的設置；其方法為打開電源開關后按住FEED+PAUSE 按鍵進入菜單。在選菜單<6>RAM CLEAR 按確定按鍵，屏幕顯示NO RAM CLEAR 再按向下按鍵，選擇PARAMETER CLEAR，按下確認按鍵，屏幕顯示***QP TYPE***，按向下按鍵，選擇***CN TYPE***，再按確認按鍵。當屏幕顯示***COMPLETE***后完成，關掉電源。
其次要調協外部串口；重新打開電源開關后按住FEED+PAUSE 按鍵進入菜單。選擇菜單中<2>PARAMETERSET 按確定按鍵，屏幕顯示FONT CODE PC-850,按向下按鍵，選擇FONT CODE PC-8，按下確認按鍵2 次，當屏幕上顯示SPEED 4800BPS 后，按向下按鍵選擇到SPEED 38400BPS，按下確認按鍵保存。關掉電源。注意:關掉電源后需等待至少5 秒左右才可再次打開電源。
再次就是要設置內部串口；將打印機與PC 通過串口連接。使用任意串口工具（在網上下載工具，如串口調試助手等），如下設置發送參數：通訊速率： 38400bps；起始位： 1 位；數據位： 8 位；校驗位：無；停止位： 1 位；按十六進制發送。發送如下數據：1b 49 5a 3b 33 2c 31 2c 30 2c 30 0a 00。關閉打印機電源。這個一定要發送。否則通訊接口會出錯。
最后需要強調的是必須使用串口打印。SX5T所使用的串口線是專門的線。其串口號建議改成COM1口。以便后續軟件的調試工作。

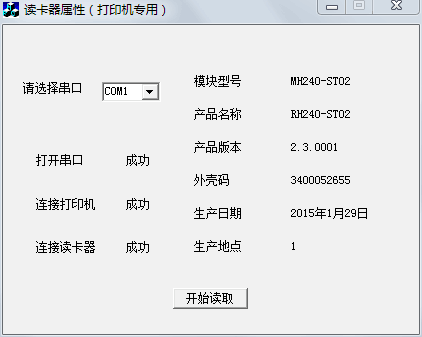

以上設置就位后打開“讀卡器屬性（打印機專用）”程序。設置正確的話會看到以下內容（也可以看到是所有硬件工作正常）：
(本文章由Hongwe原創，轉載請注明出處)
